Een elektrostatische ontlading merkt een medewerker vaak niet eens op. Toch kan één kleine vonk een printplaat, sensor of elektronisch product al beschadigen. De vraag wanneer is ESD vloer veilig gaat daarom niet alleen over de vloer zelf. Het gaat om de volledige route die statische elektriciteit gecontroleerd aflegt: van medewerker en schoeisel, via de vloer, naar aarde.
Voor bedrijven die elektronica produceren, assembleren, testen, repareren of verpakken, is dat een praktisch risico. Storingen kunnen pas later zichtbaar worden, bijvoorbeeld bij een eindtest of zelfs nadat een product bij de klant is. Een goed functionerende ESD-werkplek helpt uitval, herstelwerk en discussie over kwaliteitsproblemen te voorkomen.
Wanneer is een ESD vloer veilig?
Een ESD-vloer is veilig wanneer deze aantoonbaar voldoet aan de eisen die voor de betreffende ESD-beschermde ruimte gelden én onderdeel is van een werkend aardingssysteem. Een vloer die alleen als ESD-vloer is verkocht, maar niet juist is geaard, gemeten en onderhouden, biedt geen betrouwbare bescherming.
De kern is gecontroleerde ladingsafvoer. De vloer moet statische elektriciteit niet opslaan en ook niet ongecontroleerd afvoeren. De elektrische weerstand moet daarom binnen de afgesproken bandbreedte liggen. Welke grenswaarden precies gelden, hangt af van de norm, de activiteiten in de ruimte, het risiconiveau en de eisen van opdrachtgevers of certificerende partijen.
In veel ESD Protected Areas, vaak afgekort tot EPA, worden normen uit de IEC 61340-reeks als uitgangspunt gebruikt. Daarin staat niet alleen de vloer centraal, maar ook de combinatie van vloer, schoeisel en persoon. Een veilige ESD-werkplek is dus geen los product, maar een gecontroleerd systeem.
Een ESD-vloer is niet automatisch een veilige ESD-werkplek
Dit onderscheid voorkomt veel misverstanden. Een ESD-gietvloer kan technisch goed zijn aangebracht, maar toch onvoldoende functioneren als medewerkers isolerende schoenen dragen. Hetzelfde geldt wanneer de koperbanden of aardingspunten niet goed zijn aangesloten, of wanneer een isolerende vuil-, was- of coatinglaag op de vloer terechtkomt.

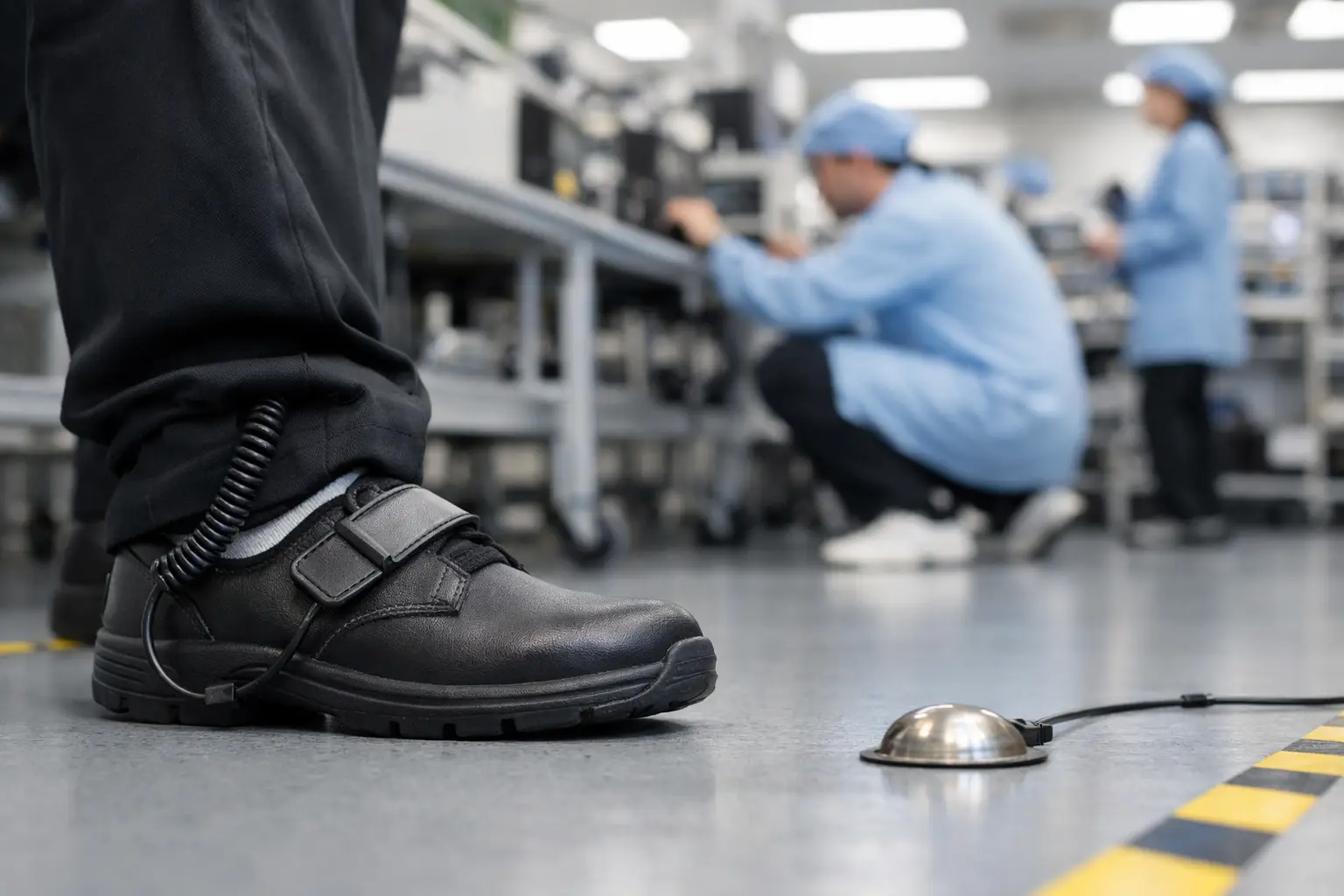

De route naar aarde moet altijd compleet zijn. Bij personeel dat zich vrij door een ruimte beweegt, verloopt die route doorgaans via ESD-geschikt schoeisel, de ESD-vloer en een vast aardpunt. Bij een vaste werkplek kunnen aanvullende maatregelen nodig zijn, zoals een geaard werkblad, polsband of ESD-mat. Wat nodig is, hangt af van het proces en de bewegingsvrijheid van medewerkers.
De vier voorwaarden voor betrouwbare bescherming
Een veilige ESD-vloer vraagt om meer dan een goede oplevering. Deze vier onderdelen moeten in de praktijk op elkaar aansluiten:
- een passend ESD-vloersysteem met een vooraf bepaalde weerstandsklasse;
- een deskundig aangebrachte aarding, inclusief geleidende lagen en aardingspunten;
- geschikt ESD-schoeisel of andere persoonlijke aardingsmiddelen;
- periodieke metingen en onderhoud zonder isolerende resten.
De eerste voorwaarde begint bij de juiste systeemkeuze. Antistatisch, dissipatief en geleidend worden in gesprekken soms door elkaar gebruikt, terwijl ze niet hetzelfde betekenen. Een antistatische vloer beperkt de opbouw van lading, maar is niet per definitie geschikt voor iedere ESD-ruimte. Een dissipatieve vloer voert lading gecontroleerd af. Een geleidende vloer heeft een lagere weerstand en kan nodig zijn in specifieke toepassingen. De gewenste prestatie moet passen bij de risicoanalyse, niet bij een algemene productnaam.
Ook de ondergrond en opbouw tellen mee. Vocht in de ondervloer, een verkeerd gekozen primer, onderbrekingen in de geleidende laag of onvoldoende verbinding tussen koperband en aarde kunnen het resultaat beïnvloeden. Daarom hoort de elektrische functie al in de voorbereiding van het project te worden meegenomen, niet pas bij de eindcontrole.
Meten is het bewijs dat een ESD vloer veilig functioneert
Een visuele inspectie zegt weinig over elektrostatische prestaties. De vloer kan er strak, schoon en onbeschadigd uitzien, terwijl de verbinding met aarde niet meer voldoet. Metingen zijn daarom het bewijs dat de bescherming werkt.
Bij oplevering worden doorgaans metingen uitgevoerd van de vloer naar aarde en tussen verschillende meetpunten op de vloer. In veel situaties wordt daarnaast de weerstand van de volledige combinatie persoon-schoeisel-vloer gecontroleerd. Juist die laatste test laat zien of medewerkers in hun dagelijkse werksituatie hun lading daadwerkelijk kunnen afvoeren.
De meetmethode, apparatuur en beoordelingswaarden moeten aansluiten op de norm of interne specificatie die voor de locatie geldt. Vraag daarom om een duidelijk meetrapport. Daarin horen ten minste de meetpunten, omstandigheden, gebruikte meetmethode, resultaten en de aansluiting op aarde te staan. Zo is later ook te beoordelen of de vloer nog hetzelfde presteert als bij oplevering.
Wanneer opnieuw meten?
Jaarlijks meten is in veel ESD-omgevingen een logisch uitgangspunt, maar de juiste frequentie kan hoger liggen. Zeker wanneer de ruimte intensief wordt gebruikt, vaak wordt gereinigd of wanneer productkwaliteit direct afhankelijk is van goede ESD-beheersing.
Ook na een verbouwing, reparatie, waterschade, vervanging van vloerafwerking of wijziging van schoeisel is een nieuwe controle verstandig. Een verandering die op het eerste gezicht klein lijkt, kan de totale weerstand sterk beïnvloeden. Bij kritische productieprocessen past een vaste controleprocedure beter dan alleen reageren nadat er problemen ontstaan.
Onderhoud bepaalt of de bescherming behouden blijft
Een ESD-vloer vraagt geen ingewikkeld onderhoud, maar wel consequent onderhoud met geschikte middelen. Vuil, rubberresten, olie en bepaalde reinigings- of onderhoudsproducten kunnen een isolerende laag vormen. Daarmee neemt de kans toe dat lading op medewerkers of verrijdbaar materieel blijft staan.
Gebruik daarom reinigingsmiddelen die zijn afgestemd op het vloersysteem en vermijd willekeurige waxlagen, polish of coatings. Ook tijdelijke afdekkingen verdienen aandacht. Kunststof folie, karton, isolerende tapijten en sommige transportmatten kunnen de werking van de looproute onderbreken, juist op plekken waar medewerkers veel staan of lopen.
Een praktische aanpak is om ESD-controle mee te nemen in het reguliere vloerbeheer. Laat schoonmaakmedewerkers weten welke middelen wel en niet gebruikt mogen worden. Controleer beschadigingen rond deuren, werkplekken en rijroutes. En houd bij wanneer er onderhoud, reparaties of metingen zijn uitgevoerd. Dat maakt het eenvoudiger om afwijkingen snel te herleiden.
Veilig voor elektronica is iets anders dan elektrische veiligheid
De term ‘veilig’ heeft bij ESD twee betekenissen die niet door elkaar mogen lopen. Een ESD-vloer beschermt vooral gevoelige elektronica tegen ongewenste statische ontlading. Dat betekent niet automatisch dat de vloer alle risico’s van elektriciteit voor personen wegneemt.
Werkzaamheden aan elektrische installaties, machines onder spanning of hoogspanningsonderdelen vragen om eigen veiligheidsmaatregelen. De vereiste weerstand van een ESD-systeem wordt juist gekozen om gecontroleerde ladingsafvoer te combineren met veiligheid voor personen. Welke eisen in uw situatie gelden, moet worden beoordeeld binnen de geldende arbeidsveiligheidsregels en de technische risico’s op locatie.
Ook in omgevingen met brandbare gassen, dampen of stoffen is extra voorzichtigheid nodig. Een ESD-vloer kan onderdeel zijn van een bredere strategie tegen ontstekingsrisico door statische elektriciteit, maar is geen zelfstandige ATEX-goedkeuring. Daarvoor zijn een zonesindeling, procedures, materialen en installaties nodig die passen bij de volledige explosieveiligheidsbeoordeling.
De praktijk: begin bij het proces, niet bij de vloer
De beste vraag is niet: welke ESD-vloer moeten we kiezen? Begin liever met: waar ontstaan ladingen, welke componenten zijn gevoelig en hoe bewegen mensen, karren en materialen door de ruimte? In een reparatieafdeling met vaste werkbanken ligt de nadruk anders dan in een assemblagehal waar medewerkers voortdurend tussen stations lopen.
Kijk ook naar de dagelijkse belasting. Heftrucks, palletwagens, chemicaliën, intensieve reiniging en temperatuurwisselingen stellen andere eisen aan een vloer dan een rustige test- of inspectieruimte. De ESD-prestatie moet behouden blijven zonder dat slijtvastheid, reinigbaarheid of bedrijfscontinuïteit in het gedrang komen.
Een technisch advies vooraf voorkomt dat een vloer later moet worden aangepast omdat de aarding, afwerking of gebruiksbelasting niet goed aansluit. Bij SMIT Vloersystemen begint een ESD-vraag daarom bij de werksituatie en de vereiste prestaties, niet bij een standaardvloer op papier.
Leg vóór de uitvoering vast welke norm, meetwaarden en gebruiksregels voor uw ruimte gelden. Dan weet iedereen waar hij aan toe is: de installateur bij oplevering, de facilitair verantwoordelijke bij onderhoud en uw medewerkers op de werkvloer. Dat geeft niet alleen bescherming voor gevoelige elektronica, maar vooral rust in een proces waarin fouten duur kunnen uitpakken.
